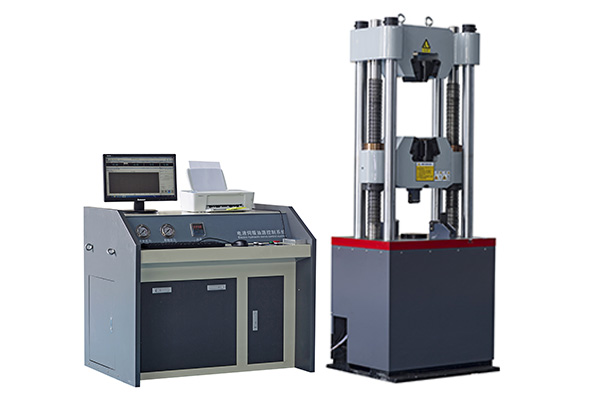

微機控制電液伺服萬能試驗機為四立柱、雙絲杠、油缸下置式主機結構，操控油源為琴式油源操控柜。拉伸空間坐落主機上方，緊縮、曲折、剪切試驗坐落主機下方即移動橫梁和工作臺之間。試驗空間的調整經過移動中橫梁的位置來完結，中橫梁的移動選用了齒輪減速電機帶動鏈條傳動。計算機自動操控伺服閥完結對試樣的加載進程，具有等速率試驗力、等速率變形、等速率位移多種自動操控辦法，各種操控辦微機控制電液伺服萬能試驗機法間均可完結滑潤切換，獨立的外置操控器和強電操控體系為設備的安穩工作提供了強有力的確保。試驗完結后計算機可自動計算材料的彈性模量、抗拉強度、上下屈從強度、規則非份額延伸強度、最大力總伸長率、斷后延伸率和斷面縮短率等試驗效果，并可以直接輸出標準試驗陳述和試驗曲線，也可以EXCELL和WORD格局輸出計算陳述。
性能特征
1、主機選用四立柱高剛性框架結構，支撐安穩、加載平穩、外形美觀；
2微機控制電液伺服萬能試驗機、主機底座選用QT500-7精密鑄造,下降設備工作噪音，前進設備的剛性；
3、移動橫梁和上橫梁均為精密鑄造，CNC精密加工，確保試樣夾持的對中性；
4、移動橫梁升降體系選用磨制絲杠，精密齒輪減速機，減少橫梁升降時發生的噪音；
5、特別結構設計的鉗口座、杜絕因鉗口座呈喇叭狀變形損壞，前進了設備的使用壽命；
6、鉗口選用燕尾槽結構，硬度高達58-62HRC，有設備便利、健壯耐用的長處；
7、測控體系工作速度快、界面溫和、具有多種試樣信息輸入形式，可滿意不同材料的測試；8、試樣信息錄入便捷，相同條件的試樣信息一次輸入即可完結多個試樣的試驗；
9、相同條件的試樣，可進行各類試驗曲線的疊加閃現，能明晰辨識材料的安穩性；
10、試驗力、變形閃現精度高達1/50萬，全量程閃現分辨率不變，以確保測量的準確性；
11、試驗力、位移、變形、加載速微機控制電液伺服萬能試驗機率和多種試驗曲線隨試驗進程動態實時屏幕閃現；
12、試驗進程的加載辦法可按照客戶的幻想進行自在修改程序完結操控；
13、試驗效果可完結局域網絡間資源共享；
14、當負荷超越滿量程的3-5%自動過載保護停機。
主要指標
|
產品型號 |
WAW-100D |
WAW-300D |
WAW-600D |
WAW-1000D |
|
主機結構形式 |
燕尾槽鉗口+四立柱+雙絲杠+全防護+主油缸下置 |
|||
|
最大試驗力 |
100kN |
300kN |
600kN |
1000kN |
|
試驗機級別 |
1級或0.5級 |
|||
|
試驗力測量范圍 |
2%-100%FS |
|||
|
試驗力示值相對誤差 |
顯示值的±1%或±0.5% |
|||
|
位移顯示精度 |
0.01mm |
|||
|
位移測量準確度 |
±0.5% |
|||
|
變形顯示精度 |
0.001mm |
|||
|
變形測量精度 |
±0.5% |
|||
|
控制方式 |
伺服閥自動控制恒力、恒位移和恒變形多種加載方式 |
|||
|
橫梁移動速度 |
約220mm/min |
|||
|
活塞最大速度 |
300mm/min |
150mm/min |
100mm/min |
|
|
活塞行程 |
250mm |
|||
|
控制方式 |
手動加載 |
|||
|
拉伸空間/壓縮空間 |
780/550mm |
900/650mm |
950/700mm |
|
|
立柱左右間距 |
485 |
500 |
560 |
|
|
試樣夾緊方式 |
液壓自動夾緊 |
|||
|
圓試樣夾持直徑 |
Φ4-20mm |
Φ10-32mm |
Φ13-40mm |
Φ13-45mm |
|
扁試樣夾持厚度 |
0-15mm |
0-15mm |
0-20mm |
|
|
扁試樣夾持寬度 |
80mm |
90mm |
100mm |
|
|
上下壓盤 |
圓壓盤直徑160mm，下壓盤帶球面調整 |
|||
|
控制油源外形尺寸 |
1200*675*780mm |
|||
|
主機外形尺寸 |
745×685×1905 |
760×690×2055 |
830×720×2155 |
|
|
供電電源 |
三相五線制，380V/50Hz，3kW |
|||
